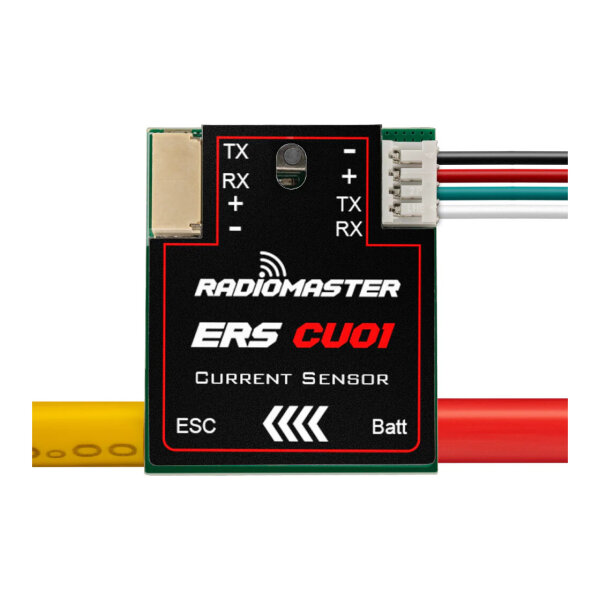

RadioMaster ERS-CU01 ELRS Echtzeit-Strom- und Spannungssensor (bis zu 150 A)

RadioMaster ERS-CU01 ELRS Echtzeit-Strom- und Spannungssensor (bis zu 150 A)

Artikelnummer: 2756
GTIN: RM0157.ERS-CU01
HAN: RM0157.ERS-CU01
Kategorie: Radiomaster
Hersteller: Radiomaster

ERS-CU01 ELRS Echtzeit-Strom- und Spannungssensor (bis zu 150 A)

Plug-n-Play mit
ER6 2.4GHz ELRS PWM Empfänger
ER8 2.4GHz ELRS PWM Empfänger
ER8G ELRS PWM Empfänger
ER8GV ELRS PWM Empfänger

22,99 €

inkl. 19% USt. , zzgl.

Momentan nicht verfügbar, kann auf Anfrage für Sie bestellt werden

Beschreibung
Benachrichtigen, wenn verfügbar

RadioMaster ERS-CU01 Echtzeit-Strom- und Spannungssensor (bis zu 150 A)

Der Stromsensor ERS-CU01 ist ein kompaktes Telemetriemodul für kompatible ExpressLRS-Empfänger. Er wird zwischen Akku und Regler (ESC) installiert und misst in Echtzeit Stromstärke und Spannung. Die Daten werden über den ExpressLRS-Empfänger an Ihre EdgeTX-Fernsteuerung gesendet und dort angezeigt. So erhalten Sie sofortigen Einblick in Systemlast, Effizienz und Stromverbrauch Ihres gesamten Antriebsstrangs.

Als Teil der ERS-Sensorfamilie unterstützt der ERS-CU01 zudem die Erweiterungsfunktion und ermöglicht so die einfache Reihenschaltung weiterer Telemetriemodule.

FUNKTIONEN

Echtzeit-Stromüberwachung: Sehen Sie Stromaufnahme und Spannung direkt auf Ihrem Sender, um die Systemleistung besser zu verstehen und Überlastungen zu vermeiden.
Inline-Installation: Wird zwischen Akku und Regler gelötet für eine präzise Strommessung im gesamten System.
Zukunftssichere Durchschleifung: Enthält Ein- und Ausgänge zum Reihenschalten zusätzlicher ERS-Sensoren, wenn Ihre Telemetrieanforderungen wachsen.
Nahtlose ExpressLRS-Integration: Entwickelt für die reibungslose Funktion mit kompatiblen ExpressLRS-PWM-Empfängern.

TECHNISCHE DATEN

Artikel: ERS-CU01 Stromsensor
Betriebsspannung: 5–8,4 V
Betriebsstrom: 22 mA
Strombereich: 1–150 A
Maximale Spannung: 70 V
Stromgenauigkeit: ±0,5 A
Spannungsgenauigkeit: ±0,1 V
Dauerstrom: 100 A
Temperaturbereich: –10 °C bis +85 °C
Abmessungen: 30 × 25 × 10,5 mm
Gewicht: 20,6 g

PLUG AND PLAY KOMPATIBLE EMPFÄNGER

ER6 2.4GHz ExpressLRS PWM Receiver
ER8 2.4GHz ExpressLRS PWM
Receiver ER8G & ER8GV ExpressLRS PWM Receiver

Verwendung von Sensoren mit nicht-Plug-and-Play-PWM-ExpressLRS-Empfängern

Die meisten PWM ExpressLRS-Empfänger sind vollständig kompatibel. Empfänger ohne dedizierten UART-Anschluss müssen für den Anschluss externer Sensoren (z. B. für Telemetrie) neu konfiguriert werden. Dazu weisen Sie zwei PWM-Ausgangspins als serielle UART-Schnittstelle zu – einen für TX und einen für RX. Dies erfolgt über die Web-Oberfläche des Empfängers (erreichbar im WLAN-Modus) oder über das ExpressLRS-LUA-Skript. So können Sensoren angeschlossen werden, während die restlichen PWM-Kanäle für Servos oder Regler erhalten bleiben.

Für Empfänger mit Standard-Servoanschlüssen ist ein optionales Adapterkabel erhältlich, das den UART-Anschluss des Sensors in zwei Standard-Servostecker (TX und RX) umwandelt.

Optional erhältlicher RadioMaster ERS Sensor UART zu Dual PWM Adapter notwendig bei Verwendung u.a. mit Radiomaster ELRS Empfänger:
