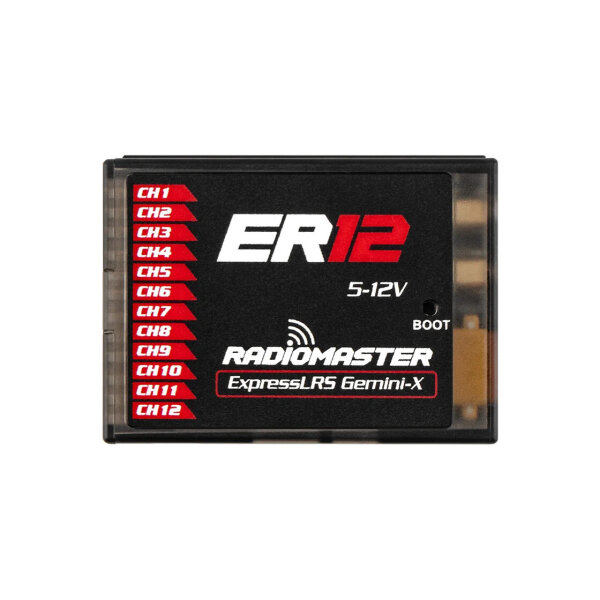

RadioMaster ER12 12-Kanal PWM Empfänger, Dual-Band Gemini & Gemini-X, EU-LBT

RadioMaster ER12 12-Kanal PWM Empfänger, Dual-Band Gemini & Gemini-X, EU-LBT

Artikelnummer: 2754
GTIN: HP0157.RX-ER6-LBT
HAN: HP0157RXER6
Kategorie: RadioMaster
Hersteller: Radiomaster

ER12 PWM - Dual-Band GEMINI und GEMINI-X Empfänger

ExpressLRS
12 PWM Kanäle
5-12V
100mW Telemetrie
4-70V Spannungstelemetrie
UARTs

71,99 €

inkl. 19% USt. , zzgl.

Momentan nicht verfügbar, kann auf Anfrage für Sie bestellt werden

Beschreibung
Benachrichtigen, wenn verfügbar

RadioMaster ER12 PWM Dual-Band GEMINI-X ELRS Empfänger

Der auf der ExpressLRS-Plattform basierende und mit zwei Semtech LR1121-Transceivern ausgestattete ER12 nutzt eine Dual-Band-Gemini-X-HF-Architektur, die sowohl im 2,4-GHz- als auch im Sub-GHz-Bereich (900 MHz) arbeitet. Das Ergebnis ist eine stabile und zuverlässige Steuerungsverbindung in unterschiedlichsten Einsatzumgebungen, basierend auf einer Architektur, bei der ein verlässlicher Betrieb im Vordergrund steht.

BESCHREIBUNG

Der ER12 vereint die HF-Leistung der Dual-Band-GEMINI-X-Technologie mit den praktischen Vorteilen von 12 PWM-Kanälen, verstärkten Servosignalen, einem dedizierten Hochstrom-Stromanschluss und umfassender Telemetrie – eine intelligente Wahl für anspruchsvolle Flugmodelle, bei denen Zuverlässigkeit zählt.

Der RadioMaster ER12 PWM ist ein leistungsstarker Dual-Band-GEMINI-X-ExpressLRS-Empfänger, der speziell für größere und anspruchsvollere RC-Flugmodelle entwickelt wurde. Durch die Kombination von 2,4-GHz- und Sub-GHz-900-MHz-Dual-Band-Technologie, echtem Diversity-Empfang, 12 verstärkten PWM-Ausgängen, mehreren seriellen Schnittstellen sowie fortschrittlicher Multi-Source-Spannungstelemetrie bietet der ER12 eine leistungsfähige und vielseitige Steuerungslösung für komplexe Setups.

Dank eines dedizierten XT30-Stromanschlusses eignet sich der ER12 hervorragend für Modelle, die mehrere Servos oder Servos mit hoher Stromaufnahme verwenden. Die verstärkten PWM-Ausgänge gewährleisten eine zuverlässige Signalqualität selbst bei langen Servokabeln und Verlängerungen und sorgen so für eine sichere Signalübertragung im gesamten Flugmodell.

Der Empfänger verfügt zudem über drei unabhängige Telemetrie-Kanäle zur Spannungsmessung mit eigenen ADCs; dies ermöglicht die gleichzeitige Überwachung der Empfänger-Versorgungsspannung (V-PWM, bis 12 V), des XT30-Stromeingangs (bis 12 V) sowie eines EXT-V-Eingangs zur Überwachung externer Akkuspannungen von bis zu 70 V. Für Telemetriegeräte und andere serielle Peripheriegeräte steht eine serielle Schnittstelle über einen speziellen, verriegelbaren 4-poligen JST-GH-Anschluss (UART/CRSF) zur Verfügung.

Ideal für große und anspruchsvolle RC-Modelle

Der ER12 PWM ist eine hervorragende Wahl für RC-Hubschrauber, Großmodelle, Kunstflugzeuge, Sportflugzeuge, Segelflugzeuge und andere RC-Modelle, die mit mehreren Servos oder Hochstrom-Servosystemen ausgestattet sind.
Die Kombination aus 12 PWM-Kanälen, verstärkten Signalausgängen, einem eigenen XT30-Stromanschluss, Dual-Band-HF-Technologie und umfassender Spannungstelemetrie macht ihn besonders geeignet für Installationen, bei denen Zuverlässigkeit, Energiemanagement und Konnektivität entscheidend sind.

HAUPTMERKMALE ER12

ExpressLRS-Leistung: Niedrige Latenz, hohe Zuverlässigkeit und hervorragende Verbindungsqualität bei flexiblen Konfigurationsmöglichkeiten.
Dual-Band Gemini-X HF-System (2,4 GHz + Sub-G 900 MHz): Nutzt beide Frequenzbänder für eine verbesserte Verbindungszuverlässigkeit in unterschiedlichsten Einsatzumgebungen.
12 PWM-Ausgänge + serielle Unterstützung: Volle 12-Kanal-PWM-Ausgabe mit dedizierten bidirektionalen UART- und seriellen Schnittstellen für Systemintegration und Erweiterungen.
Dedizierter XT30-Stromeingang: Ermöglicht eine stabile Stromversorgung mit hoher Strombelastbarkeit für anspruchsvolle Servosysteme und größere Flugzeuginstallationen.
PWM-Signalverstärkung: Verstärkte PWM-Ausgänge gewährleisten eine hohe Signalqualität auch bei langen Servokabeln und Verlängerungen. Zudem verbessern sie die Kompatibilität mit größeren, drehmomentstarken Servos und stellen eine zuverlässige Übertragung der Steuersignale im gesamten Flugzeug sicher.
Unabhängige Mehrquellen-Spannungstelemetrie: Überwachung von bis zu drei Stromquellen gleichzeitig über dedizierte ADC-Kanäle: EXT-V (bis 70 V), Empfänger-Versorgungsspannung (V-PWM, bis 12 V) und XT30-Eingangsspannung (bis 12 V).
Externer UART-Anschluss: Dedizierte Schnittstelle für Telemetrie, externe Geräte und Systemerweiterungen.
WLAN-Updates & WebUI: Konfiguration von Einstellungen und Durchführung von Firmware-Updates drahtlos, ohne das Gehäuse öffnen zu müssen.
Robuste MMCX-Antennenanschlüsse: Sichere und wartungsfreundliche Antennenverbindungen für einfache Instandhaltung und langfristige Zuverlässigkeit.
Langlebiges Spritzgussgehäuse: Bietet zuverlässigen Schutz und strukturelle Robustheit für anspruchsvolle Installationen.
Anwendung: Entwickelt als PWM-Empfänger für große Flächenflugzeuge, insbesondere bei Einsatz mehrerer Servos und hoher Strombelastung.
Kompatibilität: Kompatibel mit allen ExpressLRS-Sendern und -Modulen, einschließlich Fernsteuerungen mit integriertem ELRS.

Basierend auf der ExpressLRS-Plattform und ausgestattet mit zwei Semtech LR1121-Transceivern, nutzt der ER12 eine Dual-Band-Gemini-X-HF-Architektur, die sowohl im 2,4-GHz- als auch im Sub-G-900-MHz-Bereich arbeitet. Das Ergebnis ist eine stabile, konstante Steuerverbindung in unterschiedlichsten Einsatzumgebungen, wobei die Architektur konsequent auf einen zuverlässigen Betrieb ausgelegt ist.

TECHNISCHE DATEN

Eingangsspannung DC 5,0–12,0 V
Funkprotokoll ExpressLRS
HF-System Dual-Band GEMINI-X – 2,4 GHz + Sub-G 900 MHz
Ausgangskanäle 12 Kanäle PWM
Serieller Ausgang CRSF / SBUS
Telemetrie-Sendeleistung Bis zu 100 mW, einstellbar über LUA
EXT-V-Messbereich DC 4,0–70 V
V-PWM-Messbereich Bis zu 12 V
XT30-Spannungsmessung Bis zu 12 V
Bus-Schnittstelle CRSF
Antennenanschluss MMCX
Antenne 25 cm Hochleistungsantenne
Gewicht 22,5 g (ohne Antennen)
Abmessungen 51,0 × 37,6 × 14,5 mm
Firmware-Ziel RadioMaster Dual 2,4 GHz/900 MHz Empfänger
Gerätename ER12 Dual Band True Diversity + 12×PWM RX
Erforderliche ELRS-Version ExpressLRS 4.1.0 oder höher

⚠️ Hinweis zum XT30-Stromeingang

XT30-Stromeingang:

Der XT30-Anschluss leitet die direkte Akkuspannung an den Empfänger und die PWM-Stromschiene weiter. Die Ausgangsspannung entspricht der Eingangsspannung. Verwenden Sie nur Servos, die für die anliegende Spannung ausgelegt sind. Hochvoltsysteme (2S LiPo/Li-Ion) erfordern HV-fähige Servos. Herkömmliche 5-V-Servos müssen über eine geregelte 5-V-Spannungsquelle oder die Standard-Servoanschlüsse mit Strom versorgt werden.
Wenn der XT30 zur Stromversorgung von Empfänger und Servos genutzt wird, muss die 5-V-/BEC-Leitung des Reglers (ESC) getrennt werden, um eine Rückspeisung und mögliche Schäden zu vermeiden.

EXT-V-Stromeingang:

Der EXT-V-Eingang erfolgt über den 2-poligen JST-GH-Stecker. Schließen Sie das rote Kabel an den Pluspol (+) des Akkus oder Reglers (ESC) an. Der ER12 verfügt über separate ADC-Kanäle zur Überwachung von V-EXT und V-XT30, wodurch die jeweilige Eingangsspannung präzise erfasst und gemeldet werden kann.
Konzipiert für Systeme im Großmaßstab, die mehrere Servos und lange Kabelwege erfordern.

LIEFERUMFANG

1 × ER12 PWM – Dual-Band GEMINI / GEMINI-X Empfänger
2 × 2,4-GHz-Antennen
2 × Dual-Band-Antennen
1 × Spannungstelemetrie-Kabel (Typ B)
1 × ELRS RX SBUS-Kabel
1 × CRSF-Kabel
